Novoflex Universal Stacking Camera STACKPRO 1

Novoflex STACKPRO 1 è un sistema completo per il Focus Stacking, composto da una slitta di messa a fuoco controllata da motore passo-passo con un soffietto per il bracketing della messa a fuoco.

In questo processo, la standarda posteriore viene spostata in modo incrementale mentre quello anteriore rimane fisso. Le singole immagini risultanti con profondità di campo ridotta vengono successivamente combinate dal software per creare un'unica immagine con una profondità di campo maggiore o definita con precisione. La STACKPRO 1 viene utilizzata principalmente nella fotografia di prodotti e pubblicitaria per oggetti di dimensioni variabili da una scatola di fiammiferi a intere case.

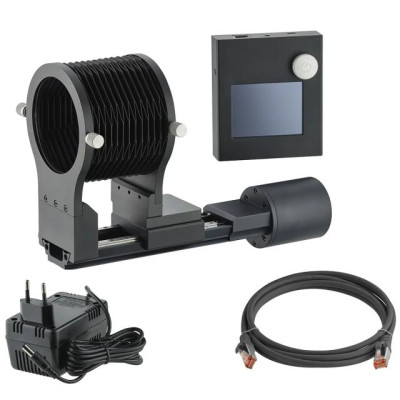

Contenuto della confezione

• 1 Unità di controllo elettronica
• 2 Soffietto
• 3 Slitta micrometrica di messa a fuoco controllata da motore passo-passo
• 4 Cavo di collegamento unità di controllo / guida di messa a fuoco tipo RJ45
• 5 Alimentatore 12V / 1500 mA (specifiche tecniche soggette a modifiche)

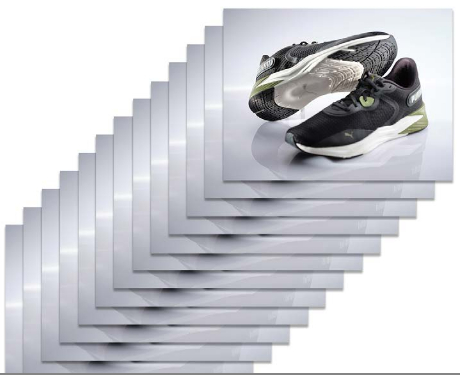

Bracketing della messa a fuoco con STACKPRO 1

Con l'aumentare dell'ingrandimento nella gamma ravvicinata e macro, si incontra il problema della diminuzione della profondità di campo. Gli oggetti vengono quindi visualizzati in modo nitido solo in una piccola area, mentre il primo piano e lo sfondo appaiono sfocati. L'uso di un'apertura molto chiusa, che estende la profondità di campo, porta alla diffrazione e influisce notevolmente sulla qualità dell'immagine. Inoltre, il guadagno in profondità di campo spesso non è sufficiente.

Una soluzione ingegnosa a questo problema è la tecnica del focus stacking, che funziona con un'apertura media o la cosiddetta apertura ottimale. In questo caso, viene scattato un numero maggiore di foto a diverse distanze dal soggetto e con diverse messe a fuoco. L'area di messa a fuoco corta si sposta quindi da uno scatto all'altro attraverso l'immagine. Un software calcola quindi le singole immagini con profondità di campo ridotta per formare un'immagine complessiva con una grande profondità di campo.

La slitta di messa a fuoco controllata da motore passo-passo STACKPRO 1 è stata sviluppata proprio per questo scopo.

Dopo aver impostato un ritardo tra i singoli scatti e la velocità dell'otturatore, vengono definite le posizioni di inizio e fine. Se lo si desidera, è possibile includere anche un ritardo di blocco dello specchio.

Nella "modalità Stacking Camera" sviluppata appositamente per STACKPRO 1, progettato per l'uso con l'attacco a soffietto, la lunghezza ottimale del passo per lunghezze focali di 90 mm e superiori è già preimpostata, consentendo di iniziare immediatamente il bracketing. Dopo l'avvio, il blocco scorrevole, collegato allo standard posteriore, si sposta nelle posizioni predefinite, attivando elettronicamente la fotocamera ad ogni fermata.

L'unità di controllo offre anche tre modalità aggiuntive che possono essere utilizzate per la fotografia ravvicinata e macro quando si lavora senza il soffietto. Queste includono la modalità Step, in cui la lunghezza del passo è preimpostata; la modalità Picture, in cui è preimpostato il numero di scatti individuali; e la modalità Continua, in cui l'otturatore viene attivato mentre la fotocamera è in movimento. Per evitare sfocature dovute al movimento, in questa modalità vengono utilizzati tempi di esposizione brevi o il flash.

Descrizione del prodotto

Nella fotografia macro, un soffietto consente di aumentare significativamente la distanza dell'immagine, riducendo così la distanza dell'oggetto e aumentando il rapporto di ingrandimento.

Con il set STACKPRO 1, una combinazione dell'attacco a soffietto CASTBAL-PRO e della guida di messa a fuoco motorizzata CASTEL-MICRO, e l'uso di obiettivi di medio o grande formato, è anche possibile mettere a fuoco a lunghe distanze e all'infinito, proprio come con una fotocamera a banco ottico. L'uso di obiettivi di medio o grande formato è importante perché hanno una grande distanza focale della flangia (distanza dell'immagine), ovvero sono stati progettati per soffietti o fotocamere a banco ottico. Gli obiettivi grandangolari e gli obiettivi per formati più piccoli (ad esempio, per 35 mm, APS-C, ecc.) di solito non funzionano perché la distanza dell'immagine e/o il cerchio dell'immagine sono troppo piccoli.

Grande flessibilità nella scala dell'immagine

Il soffietto dello STACKPRO 1 è il componente centrale della configurazione e consente una regolazione flessibile dell'ingrandimento su un intervallo estremamente ampio. La lunghezza massima di estensione di 100 mm è progettata in modo tale che con il NOVOFLEX PRO-PYRITE 90, una testa dell'obiettivo da 90 mm di Schneider Kreuznach. Questa flessibilità rende il sistema uno strumento ideale per la fotografia di prodotti. Ingrandimenti maggiori, anche oltre 1:1, sono possibili inserendo uno o più tubi di prolunga tra la fotocamera e il soffietto.

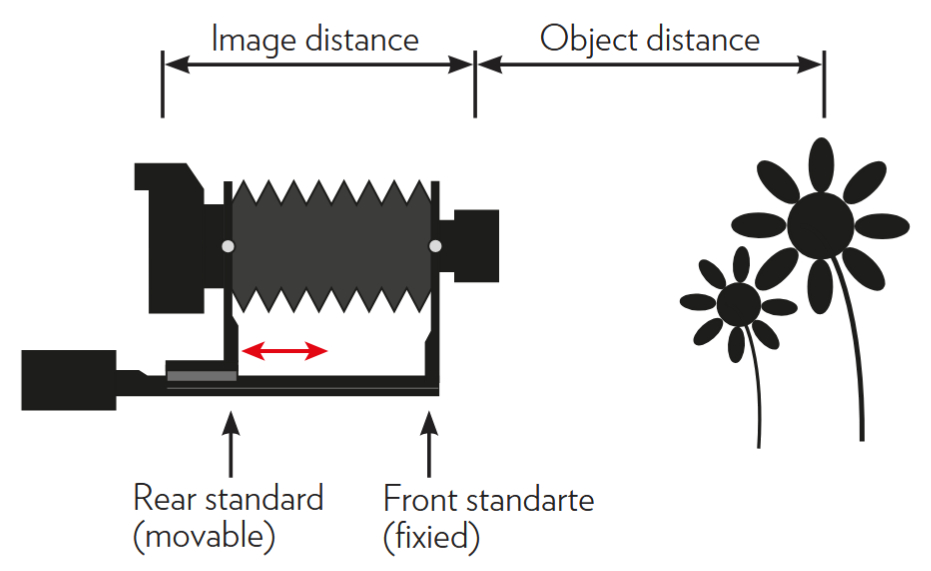

Prospettiva invariata nel bracketing della messa a fuoco

Un altro punto importante è che, a differenza di un soffietto collegato, la messa a fuoco non viene ottenuta modificando la distanza tra l'obiettivo e l'oggetto, ma modificando l'estensione del soffietto. In questo caso, lo standard anteriore è fisso, mentre quello posteriore può spostarsi in avanti o indietro. Questo metodo è chiamato "stacking camera". In questo caso, viene spostato il piano della fotocamera o del sensore, ma non l'ottica o la struttura complessiva! Ciò non solo garantisce una prospettiva invariata per tutte le immagini nella pila, ma consente anche una dimensione del passo relativamente piccola, che può essere utilizzata per coprire profondità dell'oggetto molto maggiori rispetto a quanto sarebbe possibile con un soffietto collegato o una combinazione di fotocamera/obiettivo. Una singola dimensione del passo di 0,3 mm è sufficiente per lunghezze focali tipiche da 90 mm in su. Questa dimensione del passo è fissa nel software dell'unità di controllo, il che semplifica notevolmente il processo di ripresa.

Focus Bracketing con STACKPRO1

Con l'aumentare dell'ingrandimento nella gamma ravvicinata e macro, si incontra il problema della diminuzione della profondità di campo. Gli oggetti vengono quindi visualizzati in modo nitido solo in una piccola area, mentre il primo piano e lo sfondo appaiono sfocati. L'uso di un'apertura molto chiusa, che estende la profondità di campo, porta alla diffrazione e influisce notevolmente sulla qualità dell'immagine. Inoltre, il guadagno in profondità di campo spesso non è sufficiente.

Una soluzione ingegnosa a questo problema è la tecnica del focus stacking, che funziona con un'apertura media o la cosiddetta apertura ottimale. In questo caso, viene scattato un numero maggiore di foto a diverse distanze dal soggetto e con diverse messe a fuoco. L'area di messa a fuoco corta si sposta quindi da uno scatto all'altro attraverso l'immagine. Un software calcola quindi le singole immagini con profondità di campo ridotta per formare un'immagine complessiva con una grande profondità di campo.

A questo scopo è stata sviluppata la slitta di messa a fuoco STACKPRO 1 controllata da motore passo-passo.

Dopo aver impostato un ritardo tra i singoli scatti e la velocità dell'otturatore, vengono definite le posizioni di inizio e fine. Se lo si desidera, è possibile includere anche un ritardo di blocco dello specchio.

Nella "modalità Stacking Camera" sviluppata appositamente per STACKPRO 1, progettato per l'uso con l'attacco a soffietto, la lunghezza ottimale del passo per lunghezze focali di 90 mm e superiori è già preimpostata, consentendo di iniziare immediatamente il bracketing. Dopo l'avvio, il blocco scorrevole, collegato allo standard posteriore, si sposta nelle posizioni predefinite, attivando elettronicamente la fotocamera ad ogni fermata.

L'unità di controllo offre anche tre modalità aggiuntive che possono essere utilizzate per la fotografia ravvicinata e macro quando si lavora senza l'attacco a soffietto. Queste includono la modalità Step, in cui la lunghezza del passo è preimpostata; la modalità Picture, in cui è preimpostato il numero di scatti individuali; e la modalità Continua, in cui l'otturatore viene attivato mentre la fotocamera è in movimento. Per evitare la sfocatura da movimento, in questa modalità vengono utilizzati tempi di esposizione brevi o il flash.
